Der WILUX System PALSET PAS43xx ist ein automatischer Paletten-Etikettierer, der Versand- und Transporteinheiten im Print-&-Apply-Verfahren kennzeichnet. Das System druckt SSCC-GS1-Etiketten mit einem integrierten Inline-Thermotransferdrucker und appliziert sie präzise auf die Palette – ein-, zwei- oder mehrseitig und mit einer Leistung von bis zu 200 Paletten pro Stunde.
Was ist der WILUX System PALSET PAS43xx?

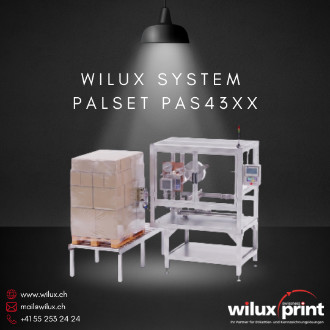

Der WILUX System PALSET PAS43xx ist eine automatische Palettenetikettiermaschine der 4. Generation für die Kennzeichnung von Logistik- und Transporteinheiten. Die Anlage bedruckt Versandetiketten mit einem integrierten Inline-Thermotransferdrucker und bringt sie unmittelbar danach auf die Palette auf. Die erzeugten Barcodes entsprechen dem SSCC-GS1-Standard oder einer kundenspezifischen Vorgabe. So erhalten Paletten, Versandkartons und Mehrweg-Transportgebinde eine eindeutige, maschinenlesbare Kennzeichnung ohne manuelle Zwischenschritte.
Automatische Palettenkennzeichnung mit Drucken und Applizieren
Die Palettenkennzeichnung des PAS43xx folgt dem Print-&-Apply-Prinzip: Drucken und Applizieren in einem durchgängigen Arbeitsgang. Das Etikett wird zuerst bedruckt und anschliessend im Stillstand der Palette aufgebracht. Dieser Ablauf sichert eine hohe Positionsgenauigkeit und zuverlässig scanbare SSCC-GS1-Barcodes auf der Längsseite, der Stirnseite oder beiden Seiten.
Inline-Thermotransferdruck
Der integrierte Inline-Thermotransferdrucker erzeugt präzise, gut lesbare Barcodes direkt in der Anlage. WILUX integriert ab Werk drei führende Druckerfamilien – Carl Valentin SPX II, TSC PEX-2000 und cab PX-Q. Damit lassen sich Auflösung, Druckbreite und Etikettenlänge exakt auf die jeweilige Anwendung abstimmen.
Etikettenapplikation im Stillstand
Ein formatangepasster Saugstempel nimmt das gedruckte Etikett auf und appliziert es, während die Palette steht. Weil der PAS43xx im Stillstand etikettiert, erreicht er eine höhere Positionsgenauigkeit als Verfahren, die in der Bewegung applizieren – die Voraussetzung für zuverlässig lesbare SSCC-GS1-Barcodes im Wareneingang und im Versand.
Ein-, Zwei- und Mehrseitenetikettierung von Paletten
Der PAS43xx etikettiert Paletten wahlweise auf einer, zwei oder mehreren Seiten. Die gewählte Etikettierseite richtet sich nach den Anforderungen in Lager, Kommissionierung und Versand.
- Einseitig – ein Etikett auf einer Palettenseite.
- Zweiseitig – Front- und Seitenetikettierung über Eck, aus zwei Richtungen sichtbar.
- Mehrseitig – Front-, Rück- und beide Seitenetikettierungen für eine rundum lesbare Kennzeichnung.
Etikettierleistung und technische Merkmale
Der WILUX System PALSET PAS43xx etikettiert bis zu 200 Paletten pro Stunde und eignet sich damit für automatisierte Warenausgänge mit hohem Durchsatz. Das vollverkleidete Grundgestell aus Aluminium sorgt für einen stabilen, wartungsarmen Dauerbetrieb.
Hauptkomponenten des Palettenetikettierers
- Meldeleuchten grün/rot für Bereit- und Störungsanzeige
- Grossabrollhaspel Ø 380 mm und Etikettenrolle Ø max. 360 mm
- Maschinensteuerung inkl. Not-Halt
- Zugangstüre mit Türüberwachung (Sicherheitstürschalter)
- Saugstempel, angepasst an das Etikettenformat
- Pneumatische Schiebetür zwischen den Paletten (optional)
- Vollverkleidetes Grundgestell aus Aluminium
Pneumatik- und Elektroadapter (PA/EA)
Für die Applikation stehen zwei Adaptervarianten bereit: der Pneumatikadapter (PA) und der Elektroadapter (EA). Beide applizieren das Etikett mit Stützluft direkt auf die Palette; die Hublänge wird an die Projektanforderungen angepasst. Gemeinsame Optionen sind die Stempeldrehung um 90° oder 180°, eine zusätzliche Hubbewegung, die Höhenüberwachung und die Anwesenheitskontrolle. Der Pneumatikadapter bietet zusätzlich eine gefederte Ausführung sowie die Kombination mit einem Düsenadapter (PA/DA) für die berührungslose Applikation.
Anwendungen: Paletten, Versandkartons und Mehrweg-Transportgebinde
Der PAS43xx kennzeichnet nicht nur Paletten, sondern auch Versandkartons und Mehrweg-Transportgebinde. Typische Einsatzfelder sind die SSCC-Kennzeichnung im Versand, die GS1-konforme Auszeichnung von Transporteinheiten sowie kundenspezifische Sonderlösungen in Produktion und Logistik.
Optionen und Erweiterungen

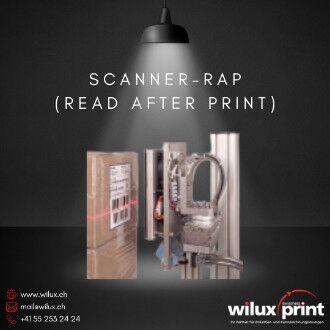

Der Paletten-Etikettierer lässt sich modular an den Prozess anpassen. Zu den Optionen zählen die pneumatische Schiebetür zur Schliessung zwischen den Paletten sowie der Scanner-RAP (Read After Print) – eine Lesbarkeitskontrolle, die den gedruckten Barcode unmittelbar nach dem Druck prüft. Bei den Druckwerken TSC PEX-2000 und cab PX-Q senkt zudem die optionale Foliensparautomatik (Ribbon-Saver) den Folienverbrauch um bis zu 30–80 %.
Warum der Paletten-Etikettierer von WILUX Print
WILUX Print AG entwickelt und fertigt seit über 50 Jahren industrielle Etikettiersysteme in Hinwil (Swiss Engineered). Der PAS43xx deckt die komplette Wertschöpfungskette von der Etikette bis zur vollintegrierten Anlage ab und wird individuell auf Ihre Anforderungen und Taktzeiten abgestimmt. Von der Erstberatung über die Integration bis zum langjährigen Service begleitet WILUX Sie als langfristiger Partner.
Weitere Drucken-und-Applizieren-Systeme von WILUX
Ergänzend zum Paletten-Etikettierer bietet WILUX weitere Print-&-Apply-Lösungen: die Etikettieranlage PAS42xx zum Drucken und Applizieren, konfigurierbare industrielle Etikettiersysteme sowie den Steck-Etikettierer für Mehrweg-Transportgebinde. Einen Überblick über alle Baureihen gibt die Kategorie Etikettiermaschinen.
Angebot für den WILUX System PALSET PAS43xx anfordern
Der WILUX System PALSET PAS43xx wird für jede Anwendung individuell konfiguriert. Fordern Sie Ihr persönliches Angebot an – das Datenblatt mit allen Leistungsdaten steht als PDF zum Download bereit.
