RUNDUM ETIKETTIERER WILUX SYSTEM PLS32XX RU

Rundum-Etikettierung: Definition und Ablauf

Rundum-Etikettierung ist die Applikationsform für zylindrische Produkte: Das Produkt dreht sich um die eigene Achse, während das Etikett gespendet wird, und das Etikett legt sich um den Umfang. Drehung und Etikettenvorschub laufen synchron, damit das Etikett ohne Falten und Knicke anliegt. Beim WILUX System PLS32xx RU übernimmt ein motorisch angetriebenes Produktauflage- und Drehsystem die Drehung.

Rundum-Etikettierung legt das Etikett um den Umfang eines sich drehenden zylindrischen Produkts. Im oberen Schnitt liegt das Produkt auf zwei Walzen, dem Drehsystem des WILUX System PLS32xx RU. Die Walzen drehen das Produkt um die eigene Achse. Von der Spendekante läuft das Etikett auf das Produkt. Der Etikettenvorschub folgt der Drehung synchron. Die beiden Karten darunter zeigen die zwei allgemeinen Verfahren im Stillstand und im Durchlauf. Bei der 3-Punkt-Etikettierung im Stillstand drücken zwei Gegendruckwalzen das Produkt an eine Antriebswalze. Im Durchlauf dreht sich das Produkt zwischen einem laufenden Massageband und einer Gegendruckplatte.

Wie arbeitet das Drehsystem des WILUX System PLS32xx RU?

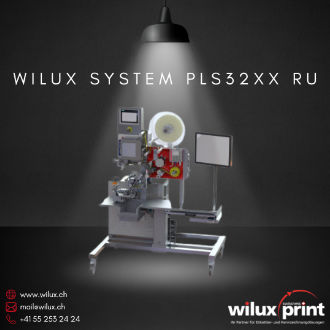

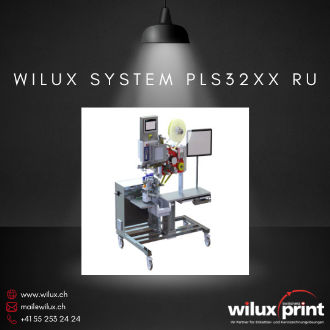

Beim PLS32xx RU liegt das Produkt auf zwei silikongummibeschichteten, geschliffenen Walzen von rund 300 mm Länge, die präzis mittig zur Spendeposition und quer zur Etikettenlaufrichtung angeordnet sind; die Walzenlänge lässt sich anpassen. Ein mechanisch verstellbarer Anschlag positioniert das Produkt, und das Drehsystem läuft synchron mit der Etikettierauslösung. Die Rundum-Applikation des PLS32xx RU ist halbautomatisch. Sein Etikettierkopf WLS-II führt Etikettenbänder bis 120, 170 oder 220 mm Breite und Etikettenrollen bis 360 mm Durchmesser.

Wie läuft die Rundum-Etikettierung im Stillstand und im Durchlauf ab?

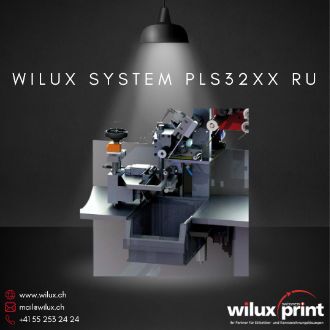

Im Stillstand arbeitet die 3-Punkt-Etikettierung mit einer Antriebswalze und zwei Gegendruckwalzen: Ein Sensor erkennt das Produkt, die Gegendruckwalzen drücken es gegen die Antriebswalze und drehen es um die eigene Achse, und die Etikettiergeschwindigkeit entspricht der Geschwindigkeit der Antriebswalze. Danach fahren die Gegendruckwalzen zurück, und das etikettierte Produkt wird weitertransportiert. Im Durchlauf rollt das Produkt zwischen einem Massageband und einer Gegendruckplatte ab; das Massageband läuft mit der eingestellten Etikettiergeschwindigkeit, und der Sensor löst das Spenden aus, sobald das Produkt in Position ist.

Welche Etikettierung passt zu Flaschen mit Vorder- und Rückenetikett?

Sollen Flaschen, Dosen oder Gläser ein oder zwei Einzeletiketten auf Vorder- und Rückseite erhalten statt eines umlaufenden Etiketts, passt der Primera AP362e: Die Flaschenetikettiermaschine verarbeitet zylindrische und kegelförmige Behälter mit 15 bis 170 mm Durchmesser und setzt die Etiketten mit variablen Abständen. Für Produkte mit Ecken und Kanten ist die Um-Eck-Etikettierung vorgesehen.
