PAS42XX ETIKETTIERANLAGE - DRUCKEN UND APPLIZIEREN FÜR DIE INDUSTRIEPRODUKTION

Die WILUX System PAS42xx ist die vierte Generation der modularen Print-and-Apply-Etikettieranlagen aus dem Hause WILUX PRINT. Das Etikettiersystem kombiniert Inline-Thermotransferdruck mit präziser Applikation im Stillstand oder Durchlauf — entwickelt und gefertigt in Hinwil, Schweiz. Drei Steuerungsvarianten, drei integrierte Druckerfamilien und vier Applikatortypen ermöglichen die exakte Konfiguration für jede industrielle Anwendung.

Etikettieranlage PAS42xx im Überblick

Die PAS42xx Etikettieranlage etikettiert Produkte aller Art im Durchlauf oder im Stillstand mit höchster Positionsgenauigkeit. Der modulare Aufbau erlaubt die Konfiguration vom einfachen Druckmodul bis zum vollintegrierten Etikettiersystem mit Siemens S7-1200-Steuerung. Hauptkomponenten der Anlage sind:

• Abrollvorrichtung mit Vorholpendel und Bandbremse
• Aufwickeleinheit für Trägerpapier
• Druckmodul für Inline-Thermotransferdruck
• Bedienpanel mit Siemens-Klarschrift-Anzeige (Varianten-abhängig)
• Grundmodul in Rechts- oder Linksausführung erhältlich

Alle Varianten der PAS42xx sind in 4 Zoll und 6 Zoll Druckbreite verfügbar — passend zu jeder Etiketten- und Produktgrösse in der Industrieproduktion.

Steuerungsvarianten der PAS42xx — das Label-IV Modul

Das Label-IV Modul bildet das Herzstück der PAS42xx Etikettieranlage. Es besteht aus einer Basisplatte mit Aufwickeleinheit und wird in drei Steuerungsvarianten angeboten — vom einfachen Druckmodul bis zur vollintegrierten SPS-Lösung.

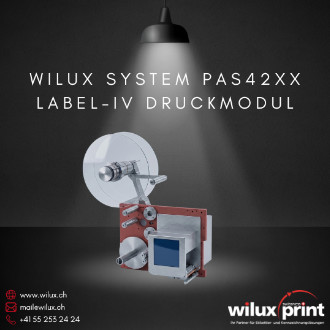

Label-IV Druckmodul — das Grundmodul

Variante 01 ist die Basis: Aufnahmeplatte für Drucker, Abrollhaspel und WPL-Applikator, motorischer Aufwickler, Steuerung über die Applikator-Funktionen des Druckmoduls. Ideal für einfache Etikettierprozesse ohne übergeordnete Steuerung.

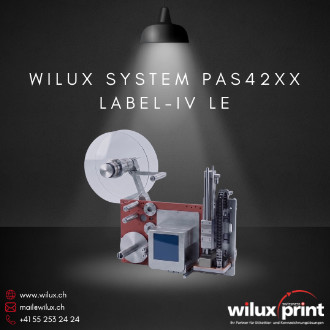

Label-IV LE — mit Applikator-Vorbereitung SPX

Variante 02 erweitert das Grundmodul um eine Applikator-Vorbereitung SPX und ein Interface für jeden Applikator. Begrenzte Kommunikation zu übergeordneten Steuerungen möglich — die richtige Wahl für mittelkomplexe Linien.

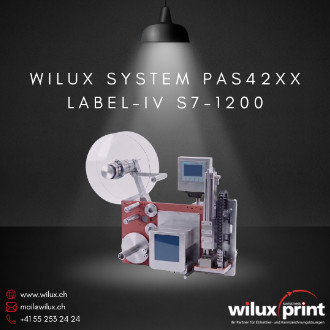

Label-IV S7-1200 — mit SPS-Steuerung

Variante 03 bietet die Vollausstattung: Funktionen werden über eine Siemens S7-1200 SPS gesteuert, I/O-Kommunikation zu übergeordneten Anlagensteuerungen, Bedienpanel mit Touchpanel und Funktionstasten. Die Premium-Konfiguration für vollintegrierte Industrieproduktion.

Druckwerke der PAS42xx — drei integrierte Druckerfamilien

WILUX integriert ab Werk drei führende Druckerfamilien in die PAS42xx Etikettieranlage. Für jede Auflösung, Druckbreite und Industrie-Anforderung steht das passende Druckwerk zur Verfügung.

Carl Valentin SPX II

Sechs Modelle mit 203 bis 600 dpi, Druckbreite 104–162,2 mm, Geschwindigkeit bis 300 mm/s, Etikettenlängen bis 6000 mm. Sprache: CVPL / ZPL II Emulation. Gehäuse wahlweise Edelstahl oder weiss lackiert.

TSC PEX-2000

Fünf Modelle mit 203 bis 600 dpi, Druckbreite 104–168 mm, Geschwindigkeit bis 457 mm/s, Etikettenlängen bis 25 400 mm. Sprache: TSPL-EZD (kompatibel mit EPL, ZPL, ZPLII, DPL). Schwarz lackiertes Druckguss-Metallgehäuse.

cab PX-Q

Vier Modelle mit 203 oder 300 dpi, Druckbreite 104–168 mm, Geschwindigkeit bis 300 mm/s. Sprache: JScript / abc Basic Compiler / ZPL II. Edelstahl-Gehäuse ab Werk — ideal für Lebensmittel-, Pharma- und Chemie-Umgebungen.

Foliensparautomatik (Ribbon-Saver) verfügbar als Option bei TSC PEX-2000 und cab PX-Q — reduziert den Folienverbrauch um bis zu 30–80 %, besonders wirksam bei vorgedruckten Etiketten.

Applikatoren der PAS42xx für Stillstand und Durchlauf

Vier Applikatortypen decken alle gängigen Industrie-Anwendungen ab — von empfindlichen Produkten bis zu Hochleistungs-Serienproduktion.

Stillstand-Applikation: Pneumatik- und Elektroadapter

Stillstand-Applikation ist erste Wahl bei höchster Positionsgenauigkeit — für empfindliche Produkte, schonende Handhabung und niedrige Taktzeiten.

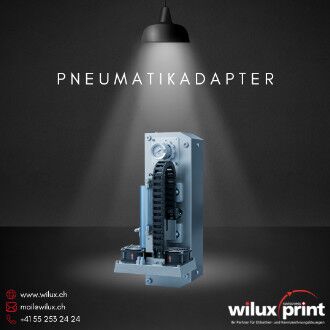

• Pneumatikadapter (PA) — pneumatischer Applikator mit Saugstempel je Etikettenformat. Erweiterungen: PA gefedert mit Näherungssensoren, PA/DA-Kombination, PA90 (90°-Adapter), höhenvariable Etikettenapplikation.

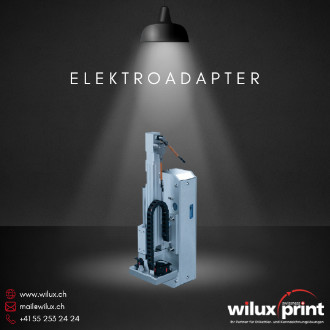

• Elektroadapter (EA) — elektrischer Applikator mit präziser Hubsteuerung. Erweiterung: EPA (Elektro-Präzisions-Adapter), höhenvariable Applikation, Anwesenheitskontrolle.

Durchlauf-Applikation: Düsen- und Mitlaufadapter

Durchlauf-Applikation ermöglicht Etikettierung ohne Produktstopp — entscheidend für hohe Taktzeiten, kontinuierliche Prozesse und maximalen Output in Serienproduktion.

• Düsenadapter (DA) — berührungsloses, pneumatisches Aufschiessen im Durchlauf mit einstellbarer Aufschussdistanz.
• Mitlaufadapter (MA) — pneumatisches Abschwenken des Saugstempels synchron zum Produkt mit einstellbarer Andruckkraft.

Anwendungsmöglichkeiten der PAS42xx in der Industrieproduktion

Die PAS42xx Etikettieranlage etikettiert Produkte in sechs gängigen Konfigurationen:

• Oben/Unten — Etikettierung auf Ober- oder Unterseite
• Seiten — seitliche Etikettierung im Vorbeilauf
• Rundum — Wrap-Around-Etikettierung für zylindrische Produkte
• Um-Eck — Eckenüberlapp-Etikettierung
• Siegel — Siegel- und Verschlussetikettierung
• Sonderlösungen — kundenspezifische Etikettiertopologien auf Anfrage

Technische Spezifikationen der PAS42xx

Integration, Transportsysteme und Optionen für die PAS42xx

Die PAS42xx Etikettieranlage lässt sich nahtlos in bestehende Produktionslinien integrieren. Verfügbare Optionen für alle vier Applikator-Varianten:

• Grundgestelle zum Anstellen oder Andocken
• Anbauhalterungen für bestehende Linien
• Verstellungen für die Etikettierposition
• Produkt-Transportsysteme, auch in Sonderausführungen
• Produktevereinzler
• Scanner-RAP: Lesbarkeitskontrolle gedruckter Barcodes
• Etiketten-Warnung & -Alarm
• Meldeleuchten

WILUX PRINT AG — Swiss Engineered Etikettiersysteme

Seit über 50 Jahren entwickelt und fertigt WILUX PRINT industrielle Etikettiersysteme in der Schweiz. Als Schweizer Engineering-Partner steht WILUX für massgeschneiderte Lösungen — jede PAS42xx Etikettieranlage wird individuell auf Produktionsanforderungen, Taktzeiten und Etikettenmaterial abgestimmt. Von der Erstberatung über die Inbetriebnahme bis zum langjährigen Service begleitet WILUX seine Industriekunden in der gesamten DACH-Region.

Ergänzend zur PAS42xx liefert WILUX mehrfarbige oder unbedruckte Etiketten in verschiedensten Formen und Materialien sowie hochwertige Thermotransferbänder etablierter Hersteller — alles aus einer Hand.
