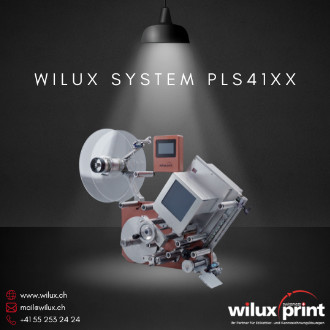

Die WILUX System PLS41xx ist die vierte Generation der modularen Drucken-und-Spenden-Etikettiersysteme aus dem Hause WILUX PRINT — direkter Nachfolger des bewährten PLS31xx. Das Etikettiersystem kombiniert Inline-Thermotransferdruck mit präziser Spendetechnik im Stillstand oder Durchlauf — entwickelt und gefertigt in Hinwil, Schweiz. Zwei Standard-Bandbreiten, drei integrierte Druckerfamilien und vier Applikatortypen ermöglichen die exakte Konfiguration für jede industrielle Anwendung.
Etikettiersystem PLS41xx im Überblick
Die PLS41xx etikettiert Produkte aller Art im Drucken-und-Spenden-Verfahren — wahlweise im Durchlauf oder im Stillstand — mit höchster Positionsgenauigkeit. Der modulare Aufbau erlaubt die Konfiguration vom Standard-Etikettierkopf bis zum vollintegrierten Etikettiersystem mit IP65-Schutzkonzept. Hauptkomponenten des Systems sind:
- Antrieb durch Schrittmotor
- Abrollvorrichtung mit Vorholpendel und Bandbremse
- Wiederaufrollvorrichtung für das Trägerpapier
- Bordscheiben aus Makrolon (Standard) oder Aluminium
- Etikettenrollen Ø max. 400 mm
- Modular erweiterbar mit Druckwerken
- Schlaufenpendel zur Druckwerk-Synchronisation
- Bedienpanel mit Touchscreen und intuitiver Menüführung; Speichern jobabhängiger Parameter
- Grundmodul in Rechts- oder Linksausführung erhältlich
- Spendekante beweglich oder starr, optional mit Magnet- oder Pneumatik-Unterstützung
Alle Varianten der PLS41xx sind in 4 Zoll (104 mm) und 6 Zoll (168 mm) Druckbreite verfügbar — passend zu jeder Etiketten- und Produktgrösse in der Industrieproduktion.
Etikettierkopf-Varianten der PLS41xx — das WLS-III Modul
Das WLS-III Modul bildet das Herzstück der PLS41xx. Die Steuerelektronik ist komplett im Etikettierkopf integriert; das extern angebaute Bedienpanel mit Touchscreen und intuitiver Menüführung speichert jobabhängige Parameter und ermöglicht den schnellen Wechsel zwischen Etiketten-Konfigurationen. Zwei Standard-Bandbreiten stehen zur Auswahl — weitere Bandbreiten auf Anfrage.
WLS-III 1204 — Bandbreite bis 120 mm
Variante 01 für Standard- und mittelgrosse Industrieetiketten: Etikettenbandbreite bis 120 mm, Spendegeschwindigkeit stufenlos regulierbar bis 40 m/min. Die richtige Wahl für gängige Etikettenformate in Lebensmittel-, Pharma- und Chemie-Anwendungen.
WLS-III 1704 — Bandbreite bis 170 mm
Variante 02 für grossformatige Industrie- und Logistik-Etiketten: Etikettenbandbreite bis 170 mm, Spendegeschwindigkeit ebenfalls bis 40 m/min. Optimal für GS1-Logistikkennzeichnung und produktbegleitende Anwendungen mit höherem Informationsgehalt.
Optionale Ausführungen
Das WLS-III ist optional als Kompakt-Version mit reduziertem Footprint und als IP65-Version mit externer Steuerung im separaten Schaltschrank erhältlich. Die IP65-Variante eignet sich für anspruchsvolle Produktionsumgebungen (Lebensmittel, Pharma, Reinraum, Nass- und Spritzwasserbereiche).
Druckwerke der PLS41xx — drei integrierte Druckerfamilien
WILUX integriert ab Werk drei führende Druckerfamilien in die PLS41xx. Für jede Auflösung, Druckbreite und Industrie-Anforderung steht das passende Druckwerk zur Verfügung.
Carl Valentin SPX II
Sechs Modelle mit 203 bis 600 dpi, Druckbreite 104–162,2 mm, Geschwindigkeit bis 300 mm/s (162/12: bis 200 mm/s; 106/24 mit 600 dpi: bis 100 mm/s), Etikettenlängen bis 6000 mm. Sprache: CVPL / ZPL II Emulation. Gehäuse wahlweise Edelstahl oder Stahlblech lackiert.
TSC PEX-2000
Fünf Modelle mit 203 bis 600 dpi, Druckbreite 104–168 mm, Geschwindigkeit bis 457 mm/s, Etikettenlängen bis 25 400 mm. Sprache: TSPL-EZD (kompatibel mit EPL, ZPL, ZPLII, DPL). Schwarz lackiertes Druckguss-Metallgehäuse.
cab PX-Q
Vier Modelle mit 203 oder 300 dpi, Druckbreite 104–168 mm, Geschwindigkeit bis 300 mm/s. Sprache: JScript / abc Basic Compiler / ZPL II. Aluminiumguss-Gehäuse ab Werk — ideal für Lebensmittel-, Pharma- und Chemie-Umgebungen.
Foliensparautomatik (Ribbon-Saver) verfügbar als Option bei TSC PEX-2000 und cab PX-Q — reduziert den Folienverbrauch um bis zu 30–80 %, besonders wirksam bei vorgedruckten Etiketten.
Applikatoren der PLS41xx für Stillstand und Durchlauf
Vier Applikatortypen decken alle gängigen Industrie-Anwendungen ab — von empfindlichen Produkten bis zur Hochleistungs-Serienproduktion.
Stillstand-Applikation: Pneumatik- und Elektroadapter
Stillstand-Applikation ist erste Wahl bei höchster Positionsgenauigkeit — für empfindliche Produkte, schonende Handhabung und niedrige Taktzeiten.

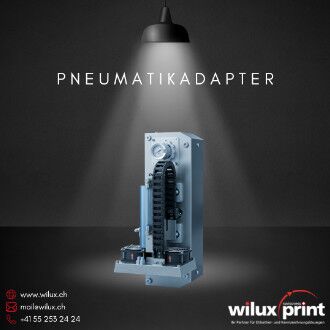

- Pneumatikadapter (PA) — pneumatischer Applikator mit Saugstempel je Etikettenformat, Hublänge max. 200 mm. Erweiterungen: PA gefedert mit Näherungssensoren, PA90 (90°-Adapter), PA/DA-Kombination (pneumatischer Düsenadapter).

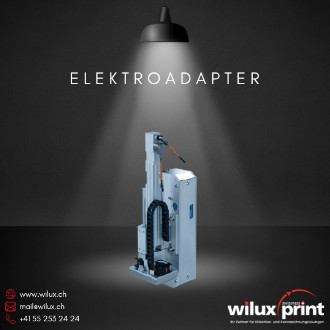

- Elektroadapter (EA) — elektrischer Applikator mit präziser Hubsteuerung, Hublänge max. 100 mm, Ansteuerung über SPS SIEMENS S7. Erweiterung: EPPA (Elektro-Präzisions-Pneumatikadapter mit pneumatischer Spendekante und Vakuum-Etikettkontrolle).
Durchlauf-Applikation: Düsen- und Mitlaufadapter
Durchlauf-Applikation ermöglicht Etikettierung ohne Produktstopp — entscheidend für hohe Taktzeiten, kontinuierliche Prozesse und maximalen Output in Serienproduktion.

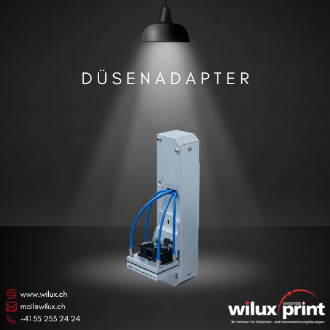

- Düsenadapter (DA) — berührungsloses, pneumatisches Aufschiessen im Durchlauf mit einstellbarer Aufschussdistanz. Erweiterung: EA/DA (elektrischer Düsenadapter mit elektrischer Positionierung).

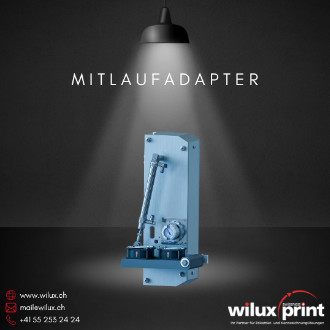

- Mitlaufadapter (MA) — pneumatisches Abschwenken des Saugstempels synchron zum Produkt mit einstellbarer Andruckkraft, Applikation direkt auf das bewegte Produkt im Durchlauf.
Anwendungsmöglichkeiten der PLS41xx in der Industrieproduktion
Die PLS41xx etikettiert Produkte im Drucken-und-Spenden-Verfahren in sechs gängigen Konfigurationen:
- Oben / Unten — Etikettierung auf Ober- oder Unterseite
- Seiten — seitliche Etikettierung im Vorbeilauf
- Rundum — Wrap-Around-Etikettierung für zylindrische Produkte
- Um-Eck — Eckenüberlapp-Etikettierung mit Anrolleinheit (UE 120 / UE 170)
- Siegel — Siegel- und Verschlussetikettierung
- Berührungslos — Aufschiessen ohne Produktkontakt für empfindliche Oberflächen
Technische Spezifikationen der PLS41xx
| Antrieb |
Schrittmotor |
| Bordscheiben |
Makrolon (Standard) oder Aluminium |
| Etikettenrollen-Ø max. |
400 mm |
| Druckverfahren |
Inline-Thermotransfer |
| Etikettenbandbreiten WLS-III |
120 mm (1204) und 170 mm (1704) |
| Spendegeschwindigkeit |
bis 40 m/min (stufenlos regulierbar) |
| Druckbreiten |
4 Zoll (104 mm) und 6 Zoll (168 mm) |
| Ausführung |
Rechts- oder Linksausführung |
| Modus |
Stillstand und Durchlauf |
| Steuerelektronik |
im Etikettierkopf integriert (optional Kompakt- oder IP65-Version mit externer Steuerung) |
| Modularität |
Standard-WLS-III bis vollintegriertes IP65-System |
Integration, Transportsysteme und Optionen für die PLS41xx
Die PLS41xx lässt sich nahtlos in bestehende Produktionslinien integrieren. Verfügbare Optionen für alle vier Applikator-Varianten:
- Grundgestelle (Einsäulen, Doppelsäulen, Aluminium oder NIRO) zum Anstellen oder Andocken
- Anbauhalterungen für bestehende Linien
- Verstellungen für die Etikettierposition (Höhe, Seite, Längs, Neigung)
- Produkt-Transportsysteme mit Bandlängen 1000–2000 mm, auch mit Messerkante
- Produktevereinzler (motorisch oder pneumatisch)
- Andock-Kupplung zur Integration in bestehende Maschinen
- Anrolleinheit Umeck 120 / 170 für Um-Eck-Etikettierung
- Etiketten-Warnung & -Alarm mit Lichtschranke und Meldeleuchte
- Meldeleuchten 40 mm rot/grün (Bereit/Störung)
- Drehgeber mit Reibrad oder Hohlwelle zur Geschwindigkeitssynchronisation
WILUX PRINT AG — Swiss Engineered Etikettiersysteme
Seit über 50 Jahren entwickelt und fertigt WILUX PRINT industrielle Etikettiersysteme in der Schweiz. Als Schweizer Engineering-Partner steht WILUX für massgeschneiderte Lösungen — jede PLS41xx wird individuell auf Produktionsanforderungen, Taktzeiten und Etikettenmaterial abgestimmt. Von der Erstberatung über die Inbetriebnahme bis zum langjährigen Service begleitet WILUX seine Industriekunden in der gesamten DACH-Region.
Ergänzend zur PLS41xx liefert WILUX mehrfarbige oder unbedruckte Etiketten in verschiedensten Formen und Materialien sowie hochwertige Thermotransferbänder etablierter Hersteller — alles aus einer Hand.
PLS41xx Beratung anfragen
Sie planen eine neue Etikettierlinie oder modernisieren bestehende Produktion? Unsere Spezialisten konfigurieren die PLS41xx exakt auf Ihre Anforderungen.
